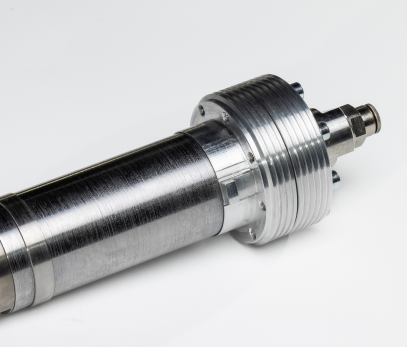

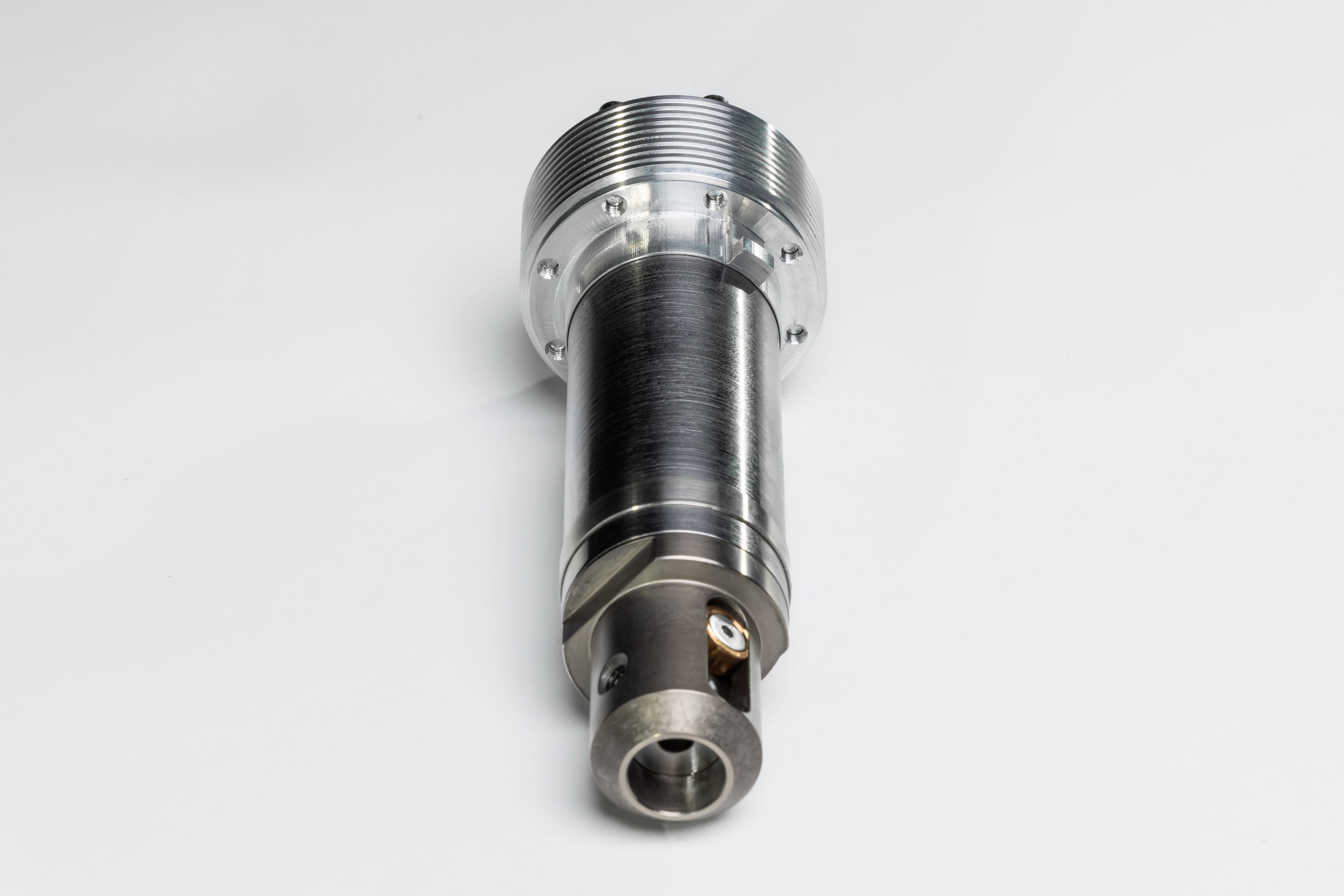

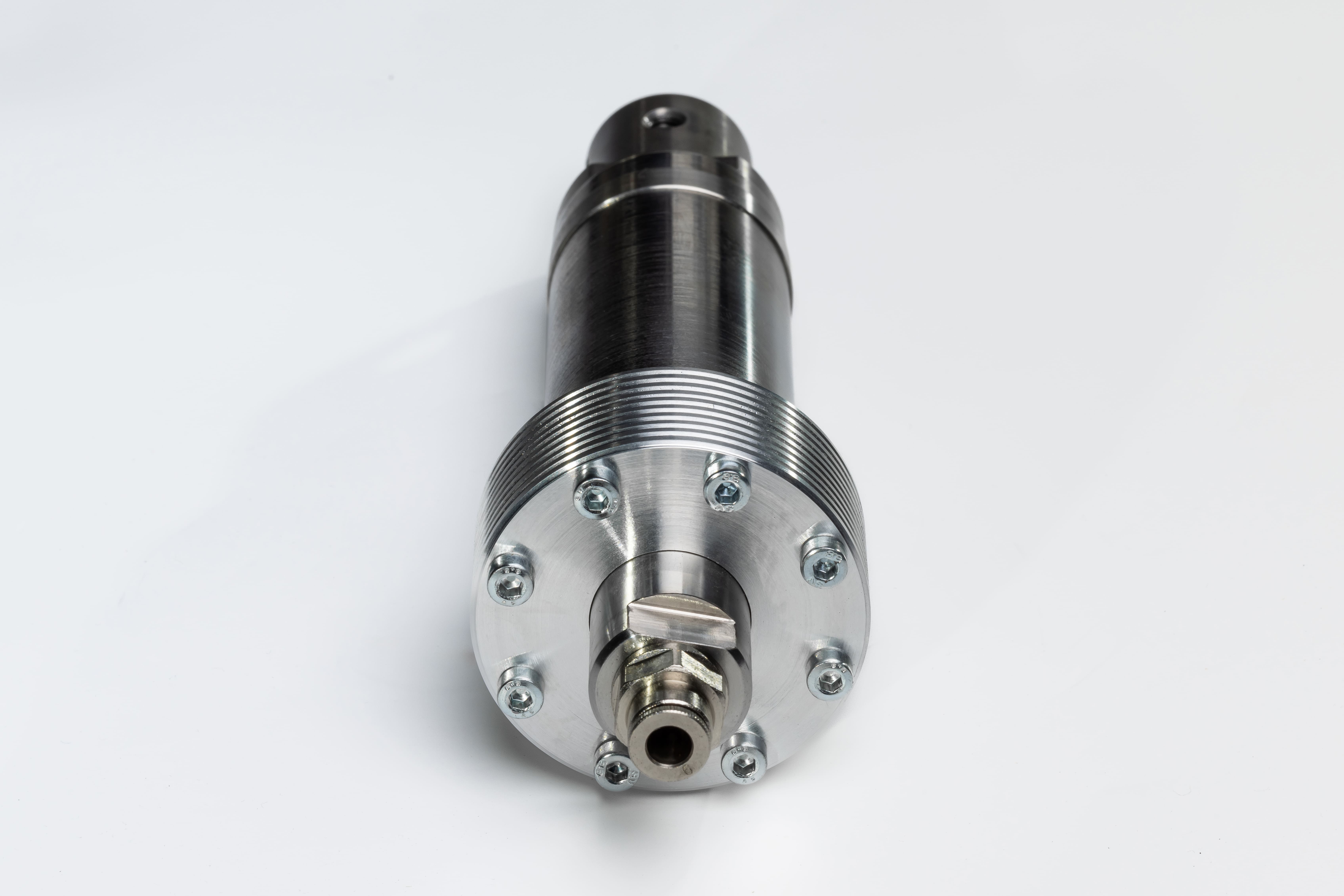

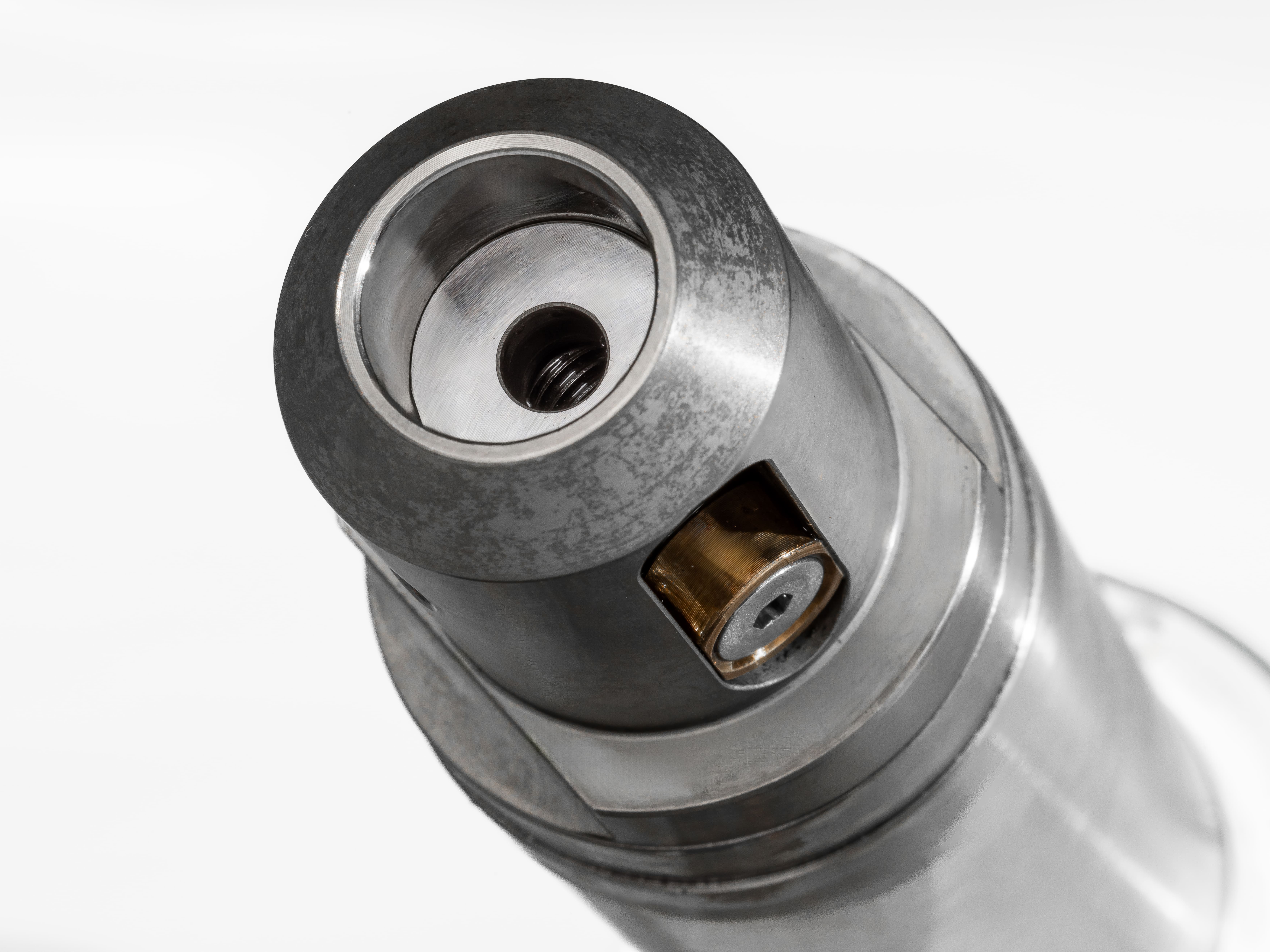

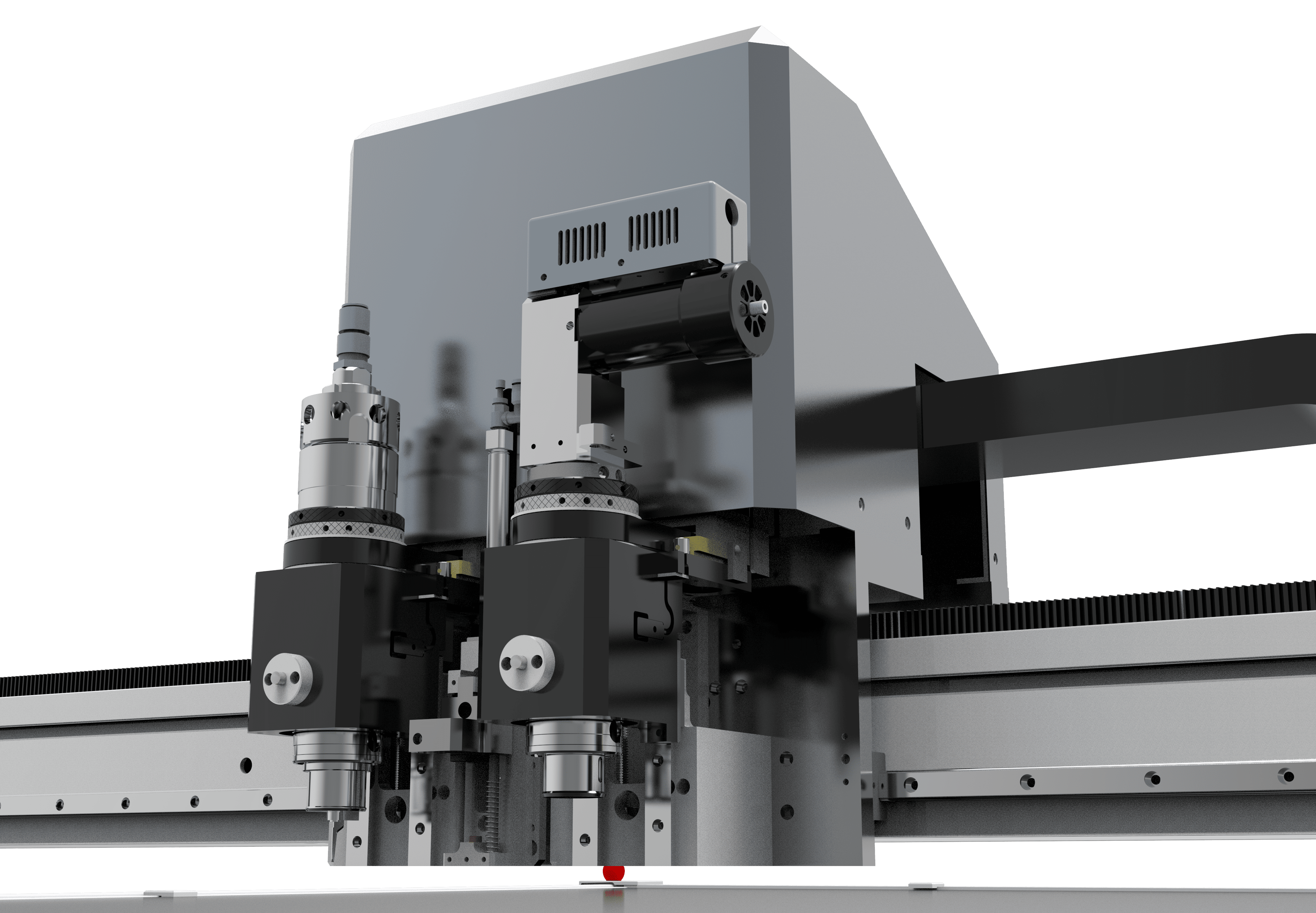

Осциллирующая режущая голова пневматичекого типа для плоттеров Zund
мощная
надежная
производительная
Всегда в наличии на складе сами головы и полный перечень запасных частей к ним!
Технические характеристики
Обрабатываемые материалы: резина ТМКЩ и др., паронит, силикон, пластики, кожа, картон, любой в т. ч мягкий поролон, EVA, пенополиэтилен, неопрен, вспененный каучук, пенопласт и многие другие.
Устанавливается практически на любой планшетный плоттер, где предусмотрено тангенциальное вращение инструмента: Zund, Atom, iEcho, List, Ruizhou, X-Plot, Jwei, AOL, Filato и пр.
Преимущества головы очень большая амплитуда колебаний 8 мм, высокая жёсткость и надёжность, частота 9000 колебаний в минуту.
Возможна доработка оснастки для установки на ваш плоттер.
Голова совместима с ножами повышенной прочности и износостойкости с хвостовиком D=6мм и ножами стандарта Zund с плоским хвостовиком 0.63 мм, 1.0 мм, 1.5 мм.
Внимание: Голова требует подключения к компрессору и системе подготовки воздуха
Совместимость

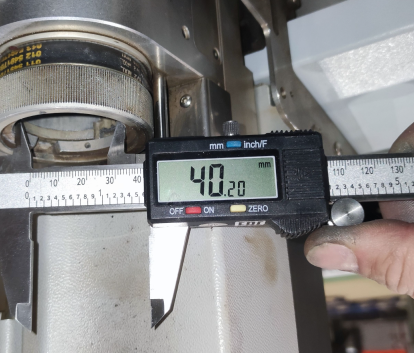

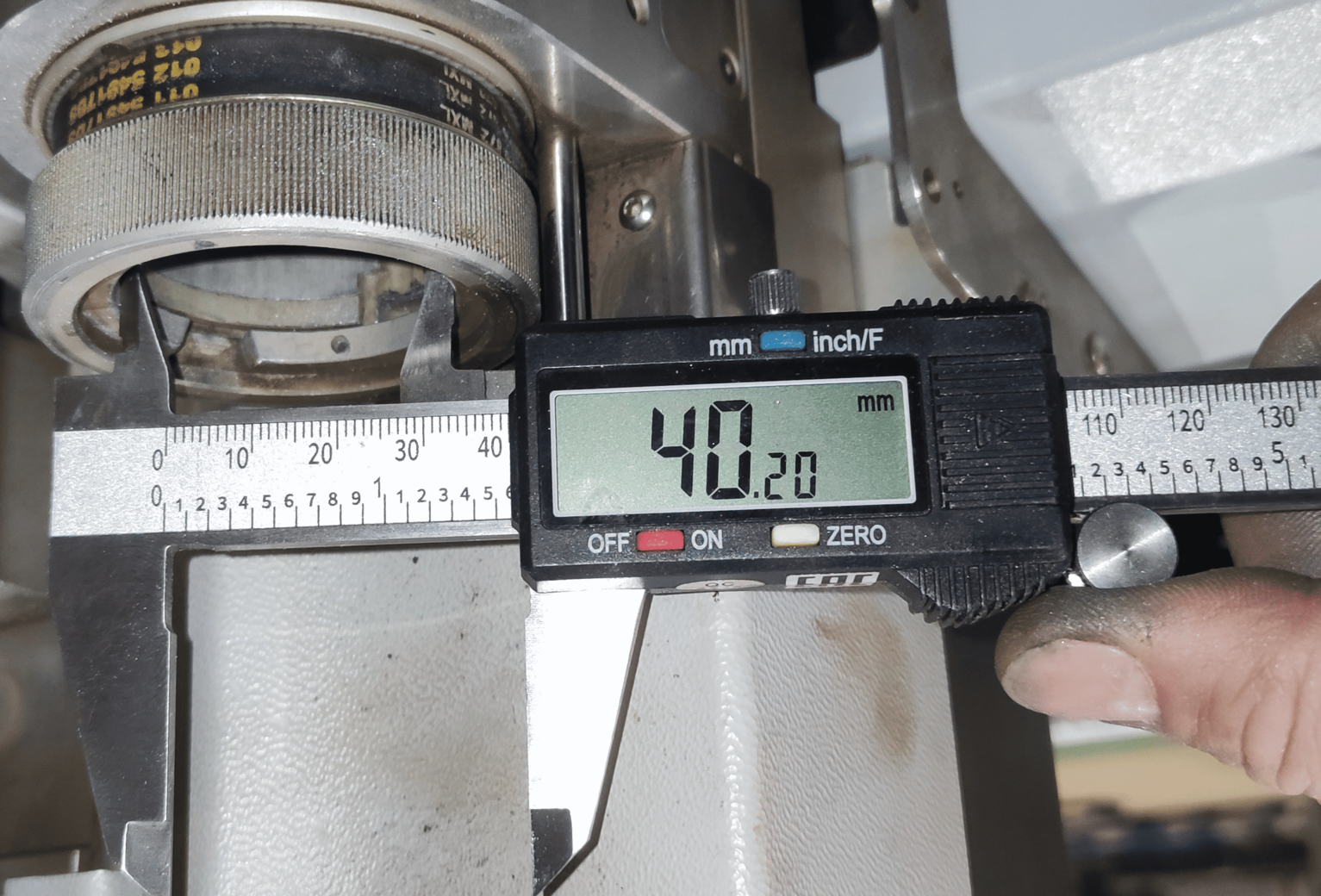

Наша режущая голова адаптирована к планшетным режущим плоттерам, имеющим тангенциальное вращение, практически любых брендов и может быть легко установлена на ваш плоттер. Если плоттера нет в нашем списке, по фотографиям и замерам посадочного места наши инженеры разработают адаптер для установки головы на ваш станок.

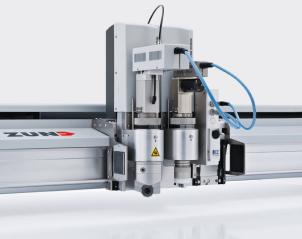

ZUND
ATOM

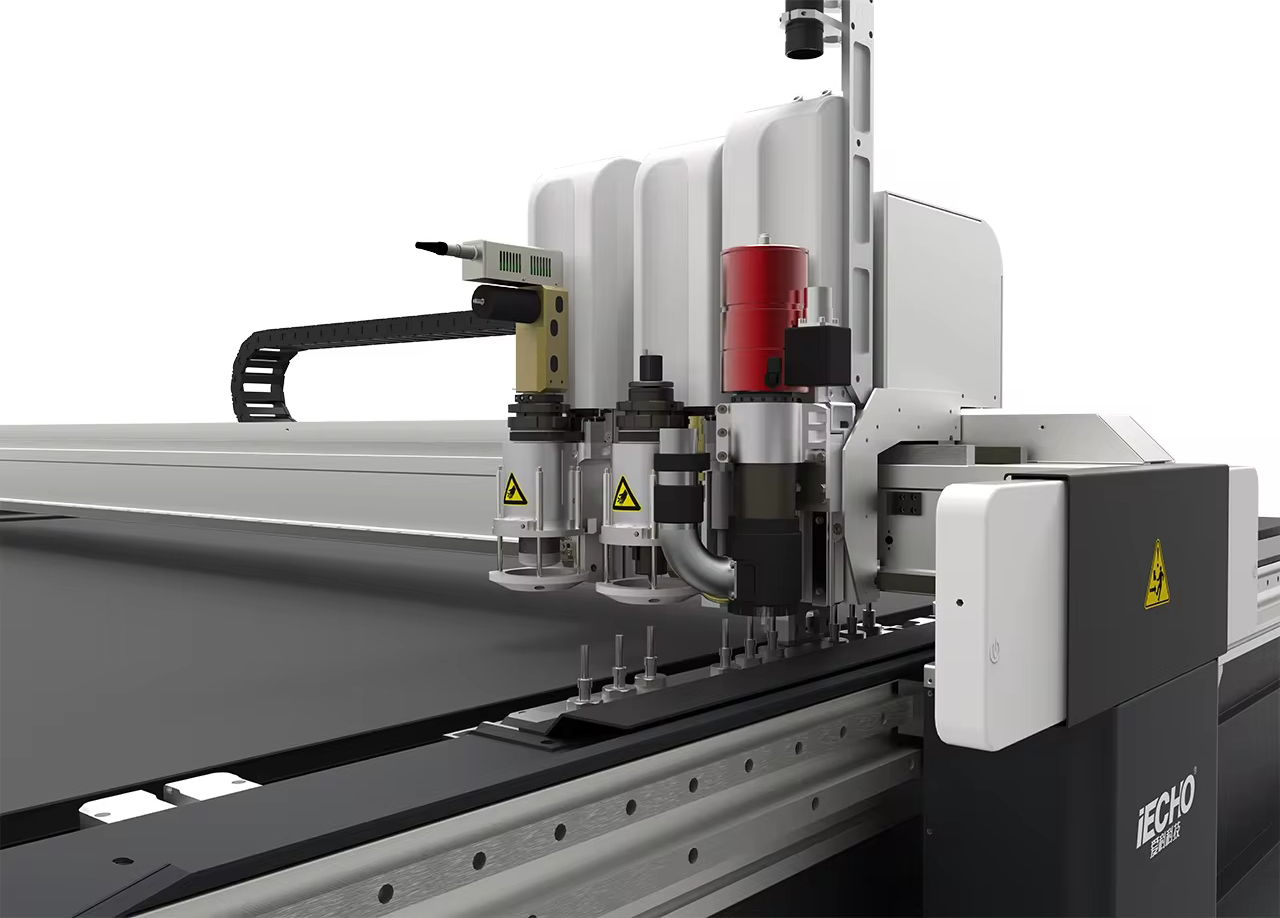

IECHO
RUIZHOU
JWEI LIST
AOL
Комбинированная оснастка позволяет адаптировать режущую голову POT9K под любой планшетный режущий плоттер с технологией тангенциального вращения головы. Если вашего плоттера нет в нашем списке, мы можем изготовить оснастку для установки головы на вашу модель плоттера в течение 3-5 дней по вашим замерам и фотографиям.
Обрабатываемые материалы
Резина ТМКЩ и ПНБ
до 20-30 мм
Конвейерная лента армированная
до 10-20 мм
Силикон
до 20-30 мм
Натуральная и эко-кожа
любой толщины
Паронит
до 6 мм
Пенополиэтилен
до 100 мм
ПВХ и пр. пластики
до 10-15 мм
Стеклоткань и стекломат
любой толщины
ТРГ в т.ч. армированный
до 6 мм
EVA
до 100 мм
Офсетная резина, лакировальное полотно
любой толщины
Гофрокартон и сотовый картон
до 60 мм
Лезвия

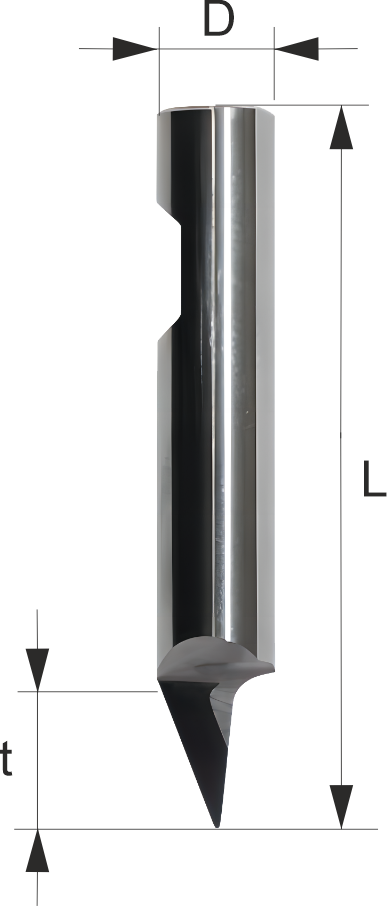

Ножи с цилиндрическим хвостовиком D=6 мм
Арт
Применение
D, мм
t, мм
L, мм
ONK6
универсальный
6
6
36
ONK10
универсальный
6
10
36
ONK15
универсальный
6
15
36
ONK25
универсальный
6
25
46
ONK30
универсальный
6
30
55
ONK50
универсальный
6
50
68
ONK65
универсальный
6
65
81
ONK90
универсальный
6
90
110
ONK110
универсальный
6
110
118
ONF10
ткан. матер.
6
10
36
ONF15
ткан. матер.
6
15
36
ONF20
ткан. матер.
6
20
39
030.06.23
паронит
6
5
40
010.06.10
армир. ТРГ
6
5
40
D - диам. хвостовика, t - толщина материала, L - общ. длина ножа

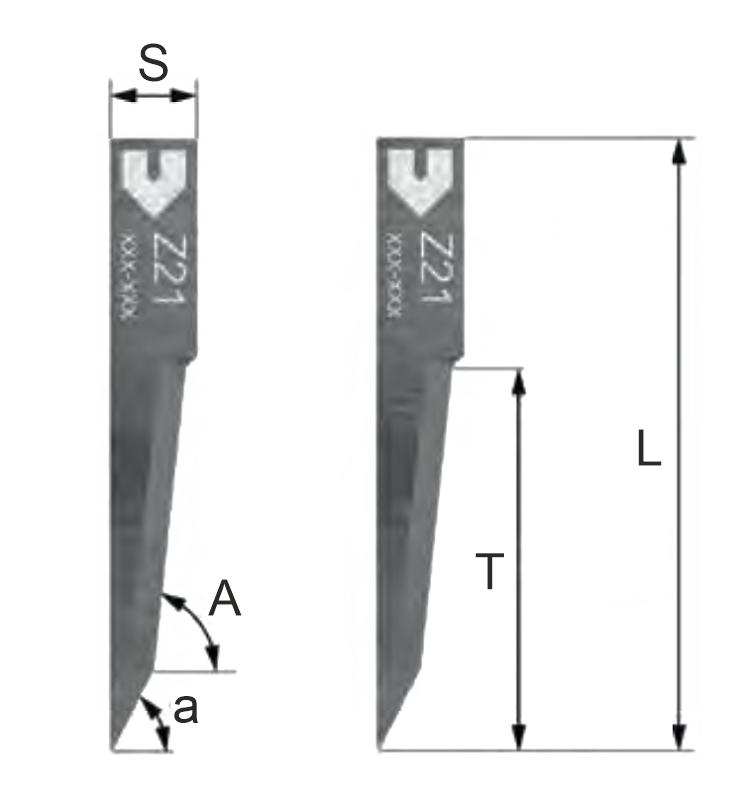

Ножи с плоским хвостовиком 0.63 мм
Арт
Применение
S, мм
T, мм
L, мм
A,°
a,°
Z16
универсальный
0.63
7.4
25
54
-
Z17
универсальный
0.63
12
25
65
-
Z20
универсальный
0.63
14
25
79
63
Z21
универсальный
0.63
17.2
28
84
63
Z23
универсальный
0.63
22
33
84.5
45
Z26
универсальный
0.63
25
8.7
63
22
Z28
универсальный
0.63
38
26
86
45
Z29
универсальный
0.63
43
31
86.3
45
Z41
кожа, текстиль
0.63
25
11.3
80
15
Z42
кожа, текстиль
0.63
28
7.8
55
15
S - толщ. ножа, Т - глубина резания, L - общ. длина ножа

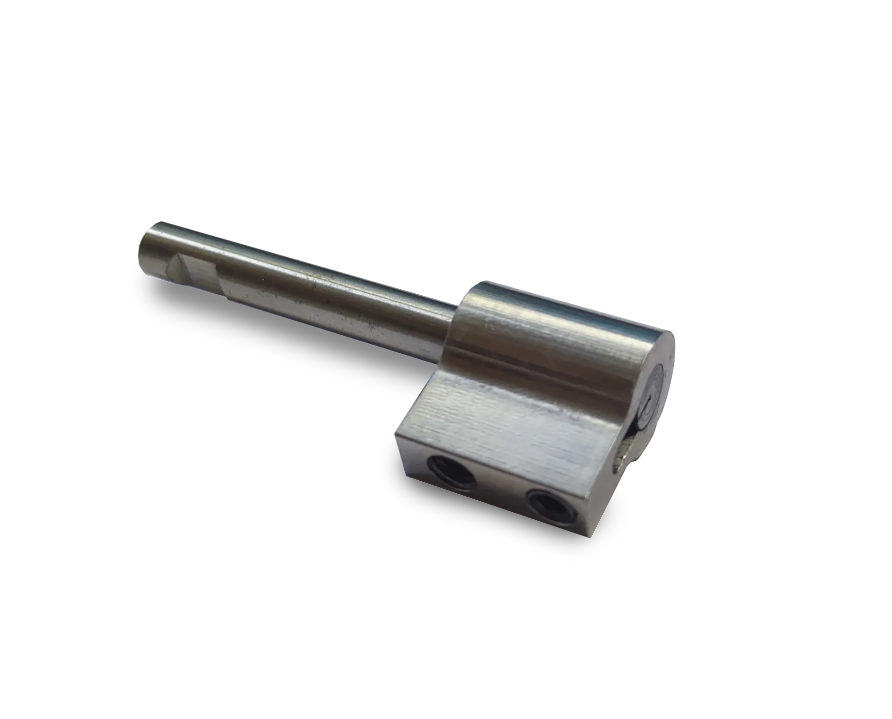

Переходник для работы с плоскими ножами
Видео РОТ9К в работе

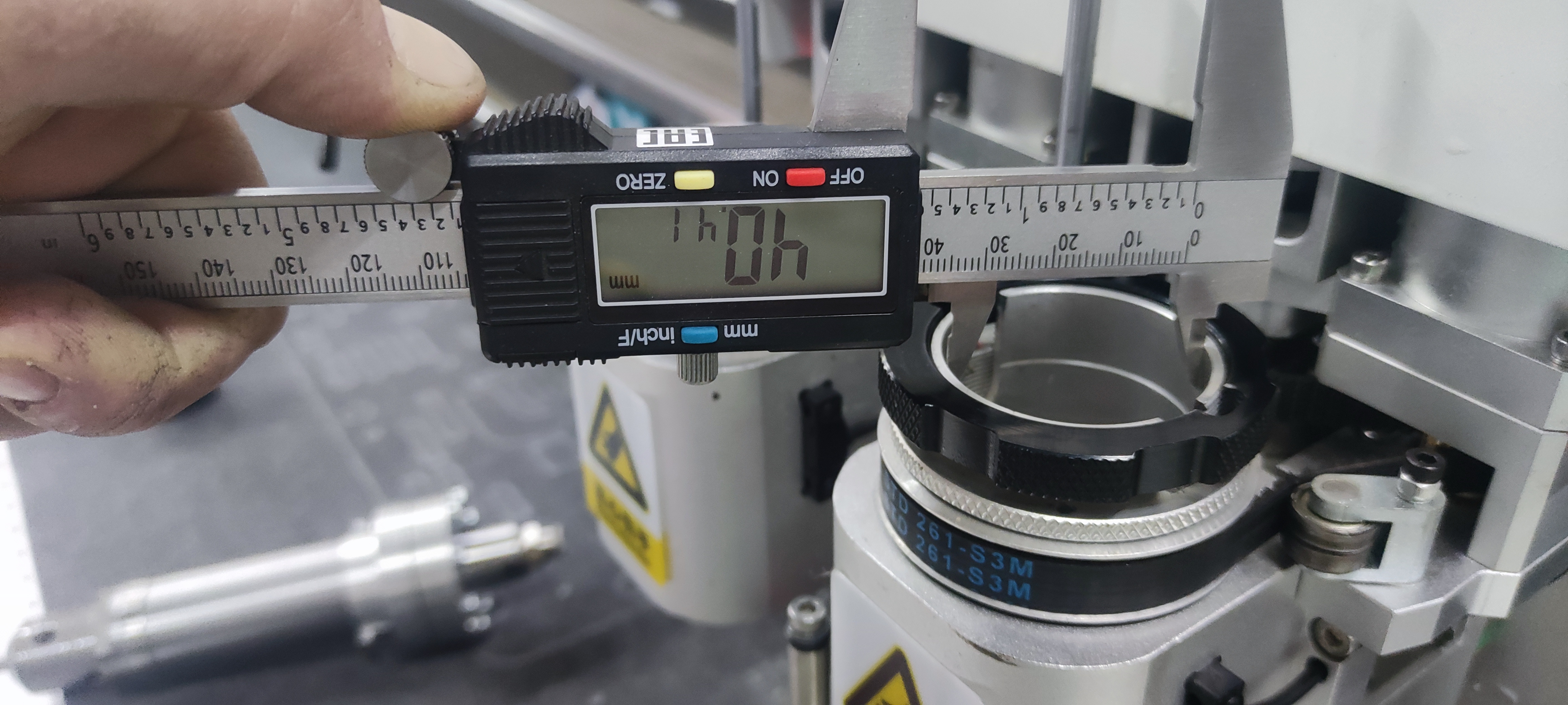

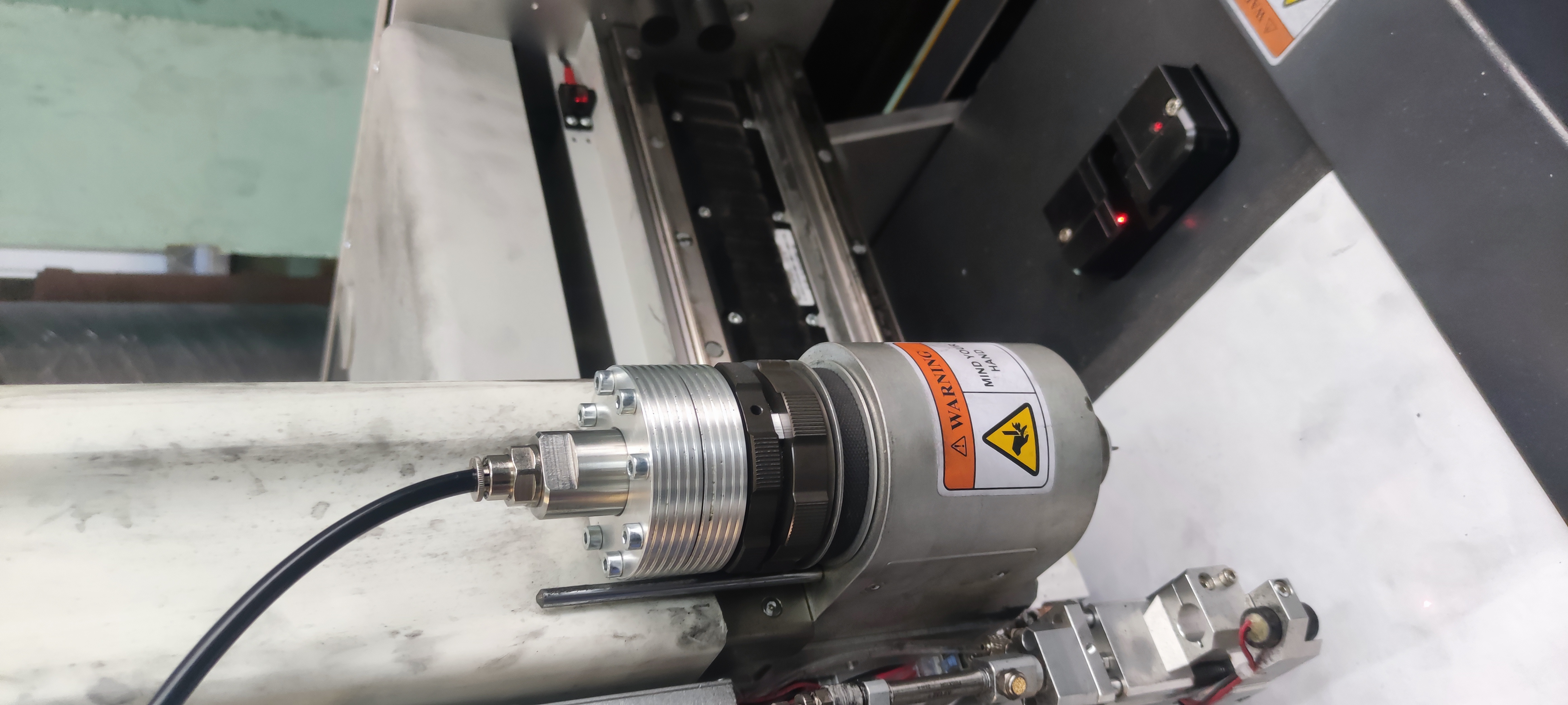

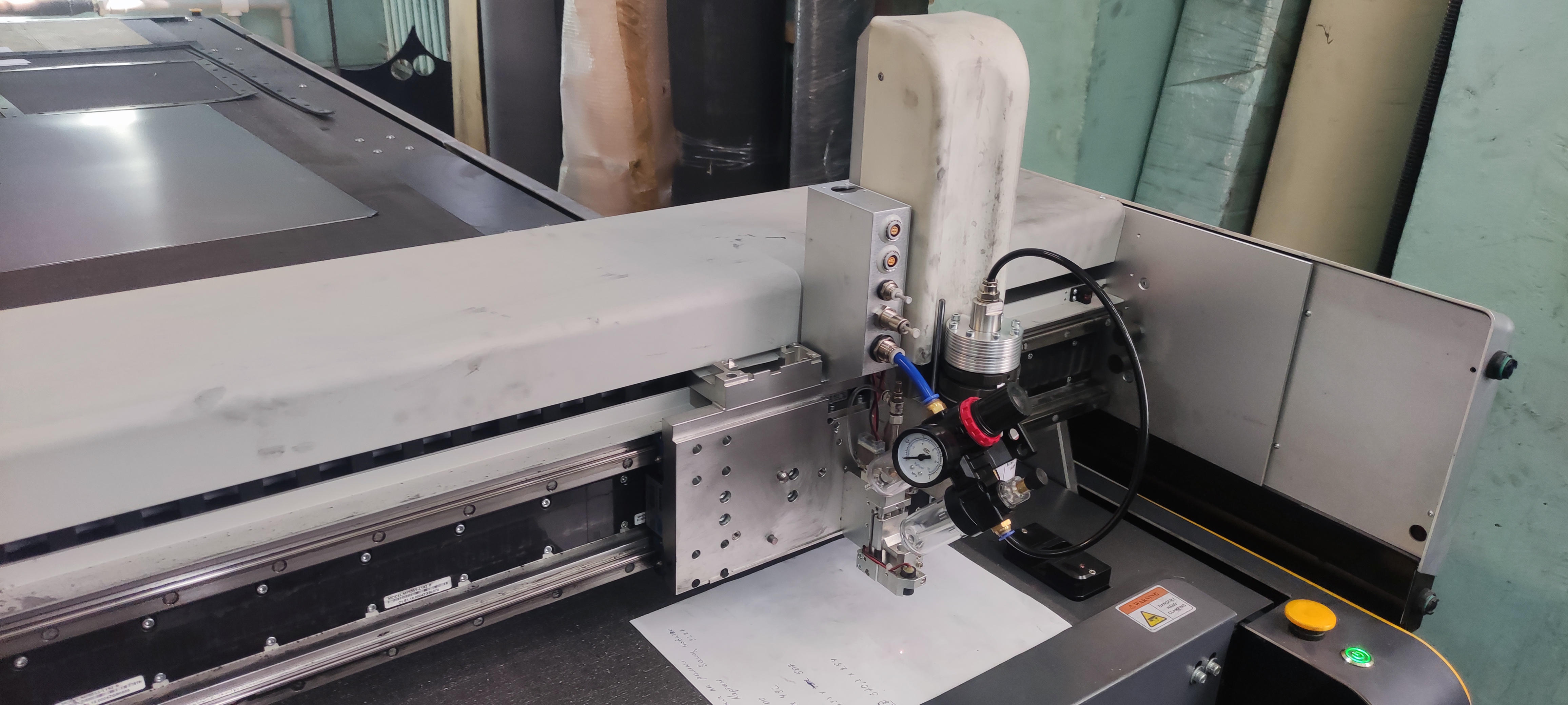

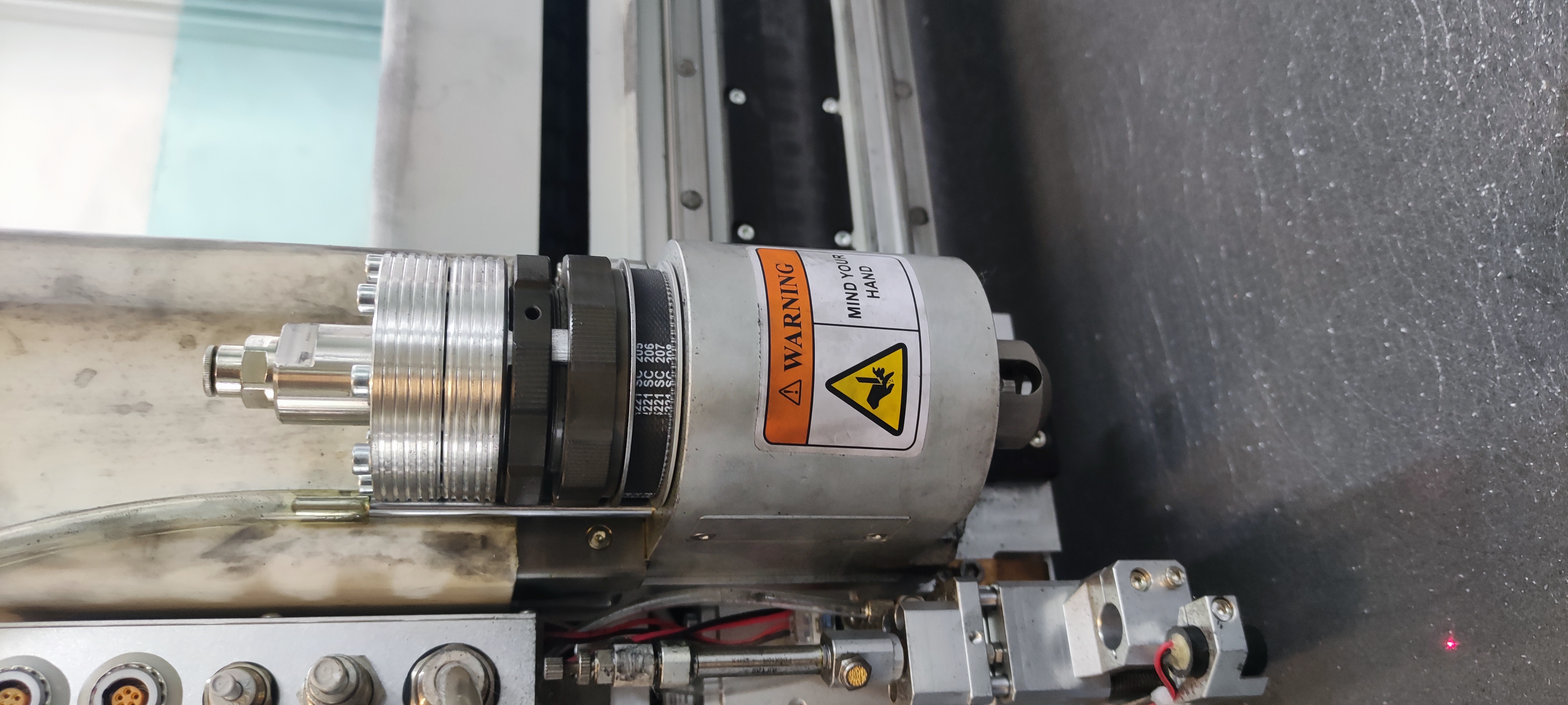

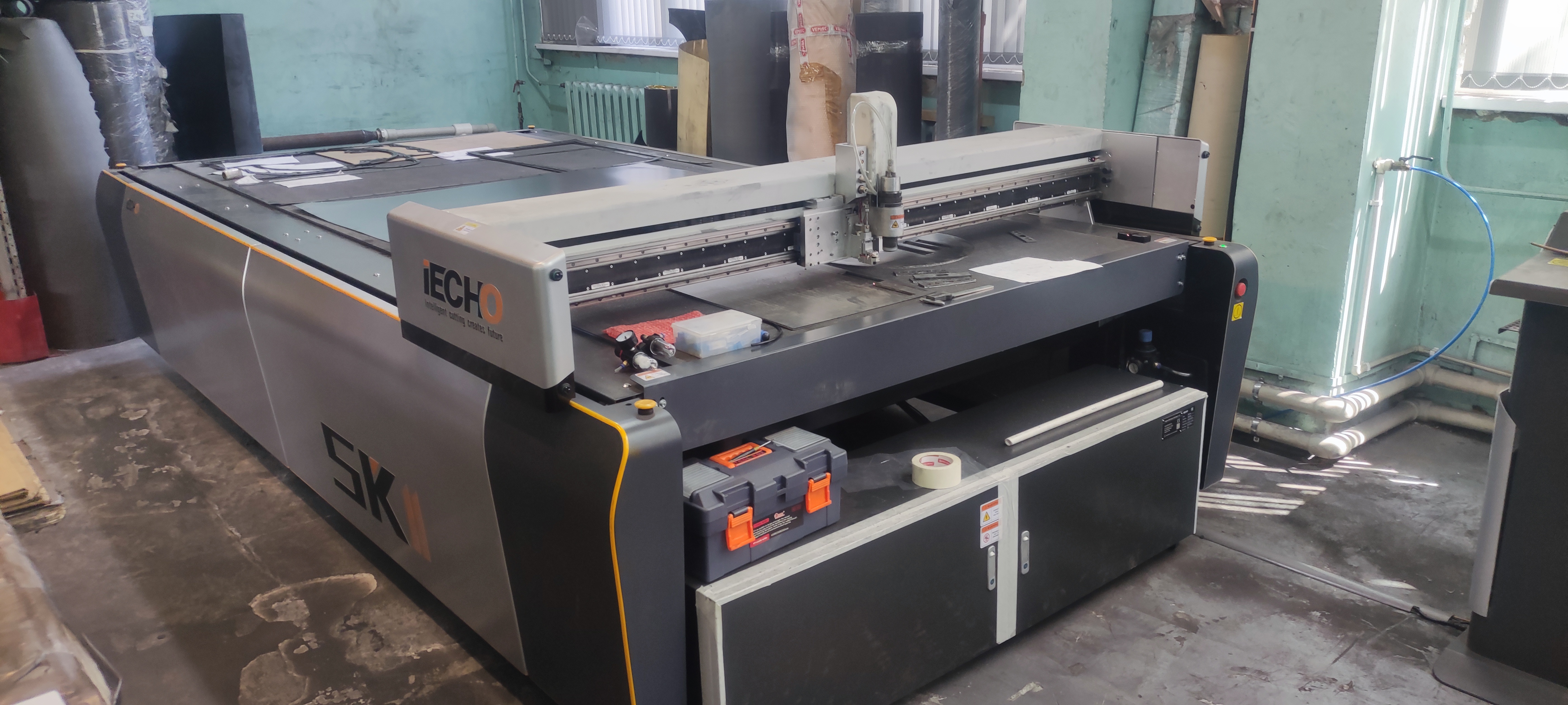

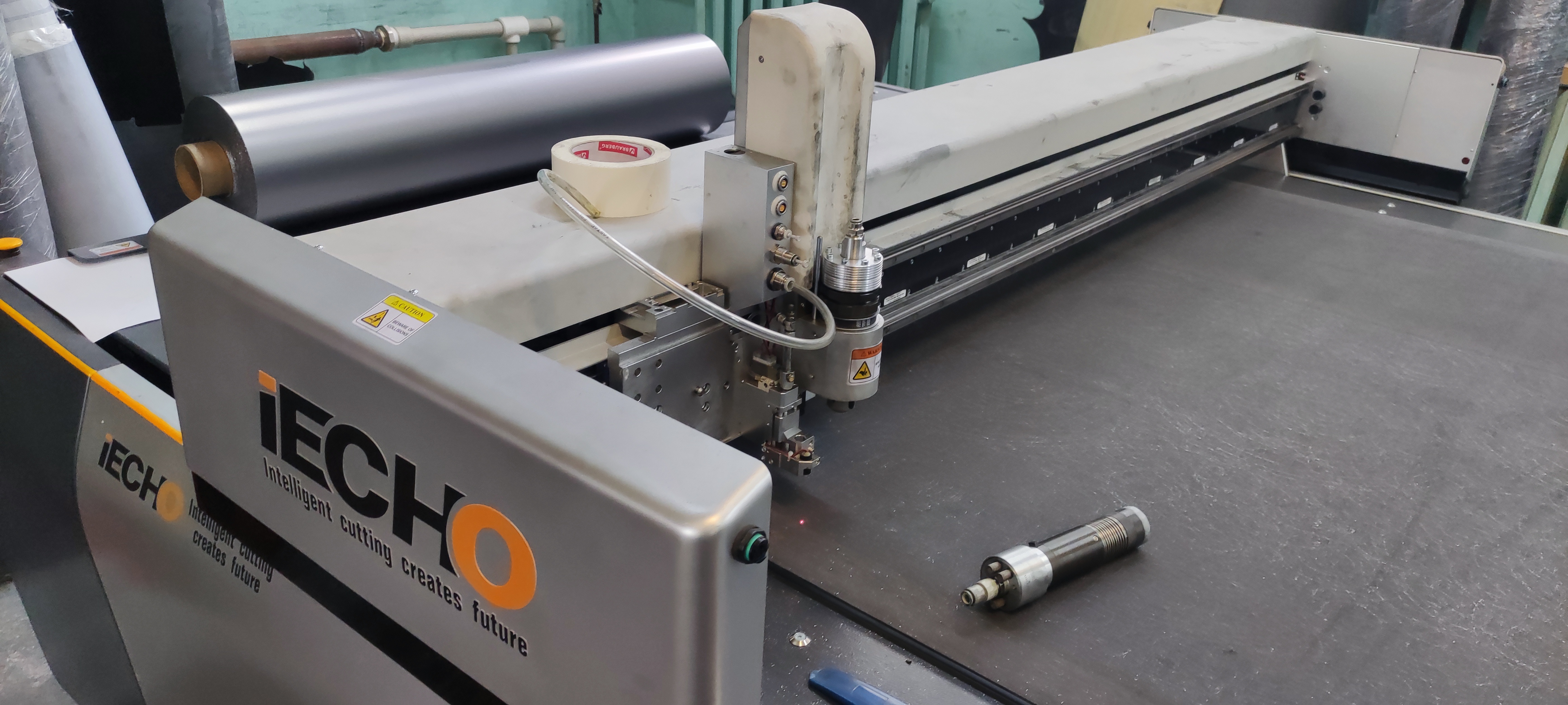

Для каких станков применяются

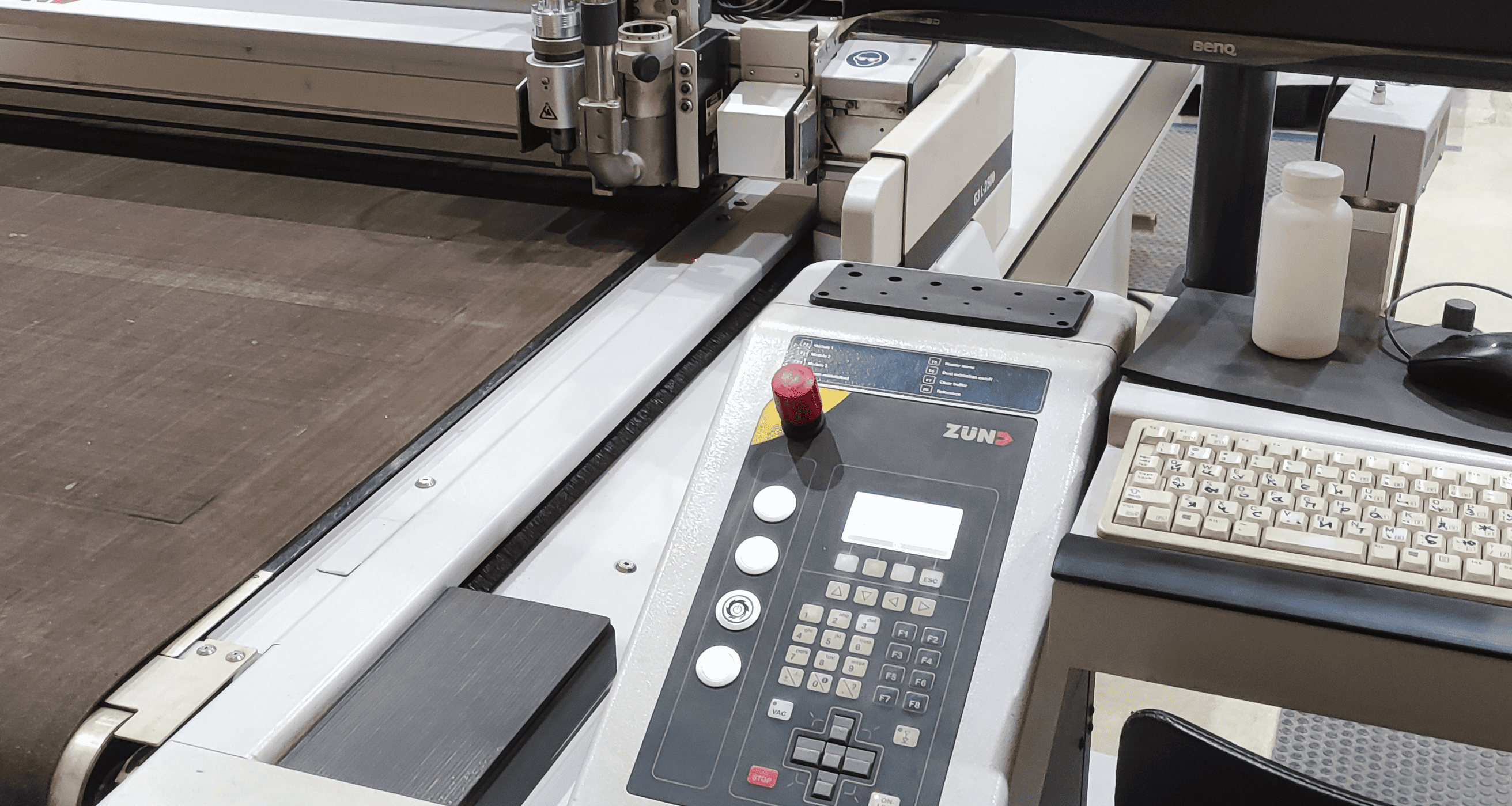

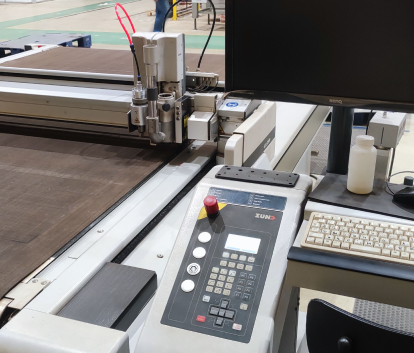

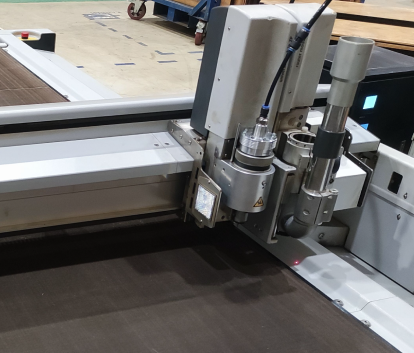

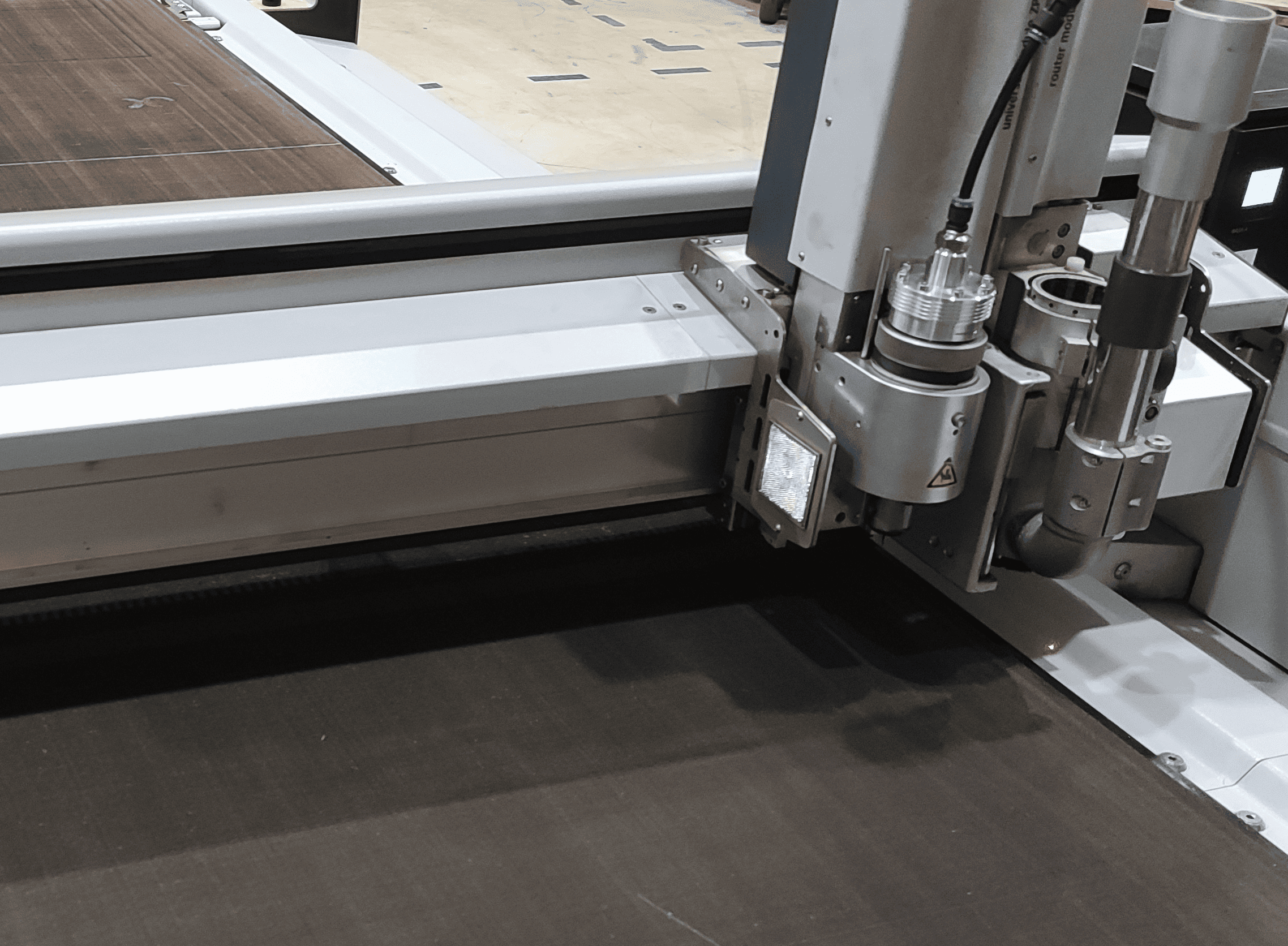

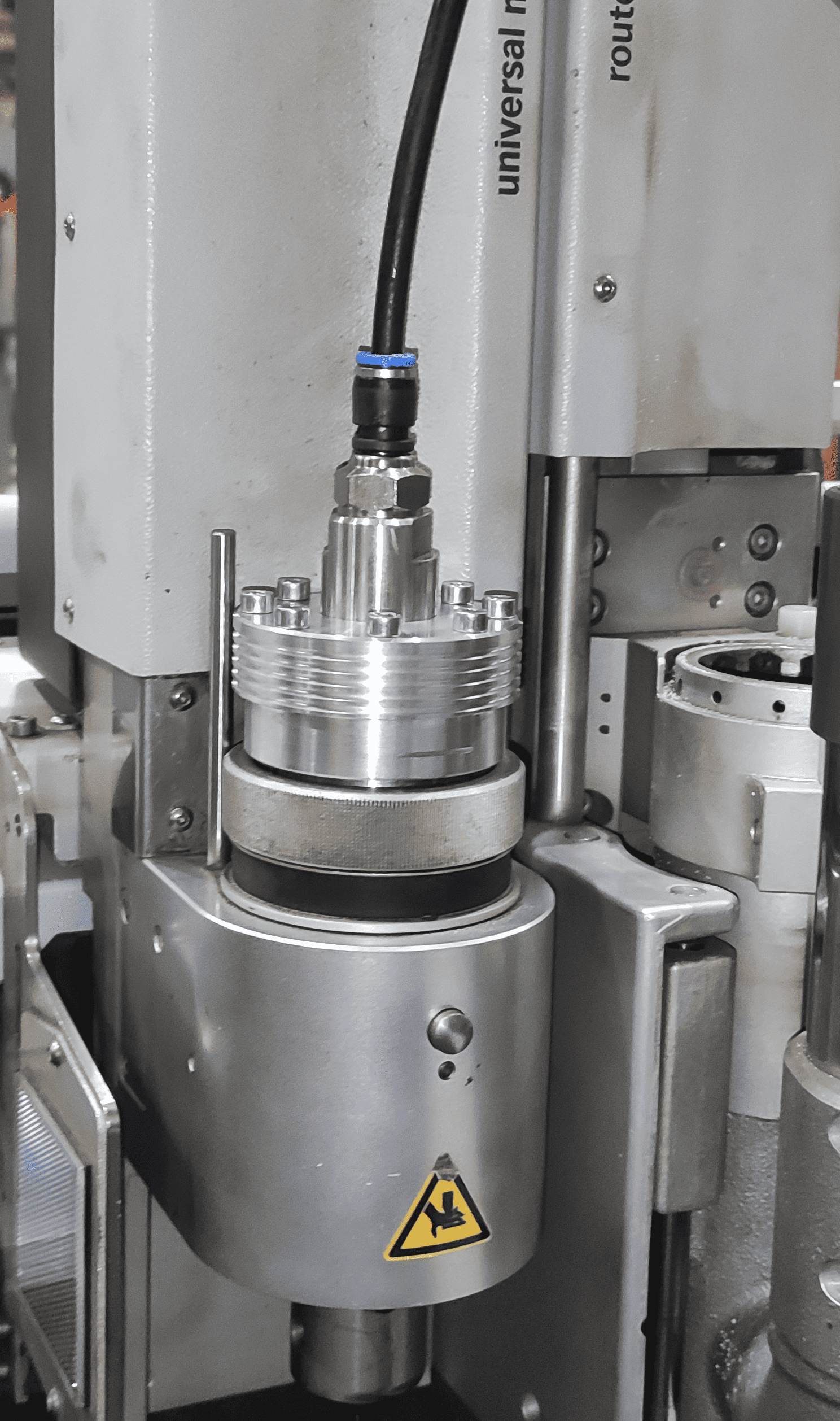

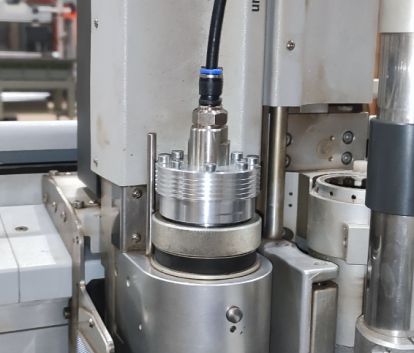

Модель плоттера: Zund G3
Предприятие: Вагоностроительный завод
Материалы: Прокладочные материалы
была установлена в октябре 2023 года и успешно эксплуатируется по сей день.
Обрабатываемые материалы армированный сталью 0,1 мм ТРГ и паронит до 5 мм.
Применяются лезвия арт. 030.06.23 и арт. 010.06.10.
